輪系創新綜合實驗臺,輪系創新綜合實驗裝置,輪系創新綜合實驗設備
2021-09-28 10:36
該實驗臺的功能主要是為學生提供定軸輪系，周轉輪系，平面輪系，空間輪系手動拼裝的實訓平臺，讓學生按傳動比要求設計并拼裝輪系。同時實驗臺在主要構件上設計了安裝傳感器的位置，并配備了檢測系統和數據處理軟件，學生可通過運動參數變化曲線，了解不同復雜輪系的運動規律和運動學特性。
二、輪系創新綜合實驗臺,輪系創新綜合實驗裝置,輪系創新綜合實驗設備實驗臺結構：

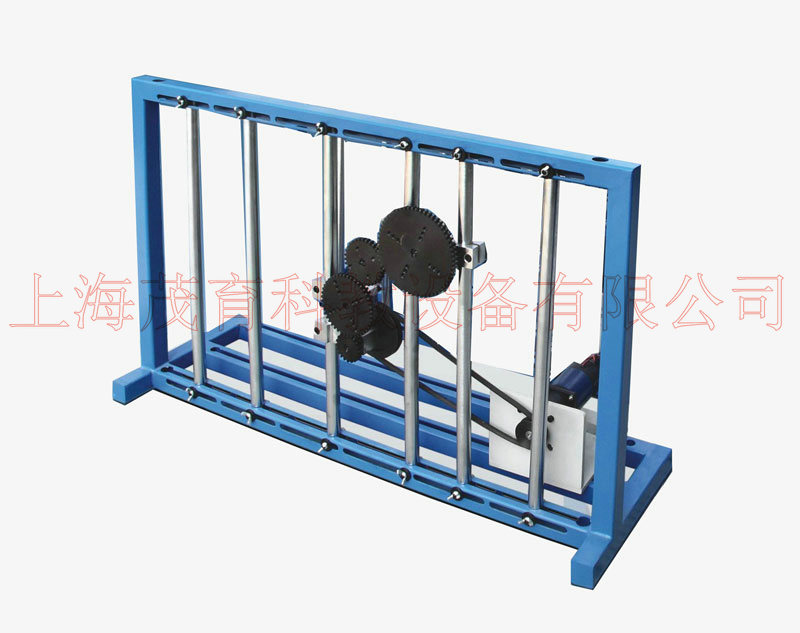

該實驗臺安裝平臺主要由直流電機、傳動部分（帶傳動、鏈傳動）、定軸輪系搭接元件、周轉輪系搭接元件、活動支座和走條、安裝平臺組成。
三、輪系創新綜合實驗臺,輪系創新綜合實驗裝置,輪系創新綜合實驗設備主要技術參數：
1、供電電源：220V/50HZ；
2、直流電機：功率：245W；
3、電機轉速可調：0—200r/min；
4、角位移傳感器（2個）：脈沖數500柵/轉；
5‘外型尺寸：1200×650×900mm。
四、性能特點
1．活動支座和走條可任意調節，搭接靈活機動，可拼裝由定軸輪系、周轉輪系、復合輪系、平面輪系、空間輪系，典型拼裝方案多達17種以上。
2．定軸輪系、周轉輪系的搭接實驗采用灰色命題方式，諸多參數如傳動比、齒數和中心距根據實際情況確定，極大地發揮學生的主動性和創新精神。
3． 所有齒輪采用活動支座和活動走條安裝，調節方便快捷，因此，搭接速度快。
４、檢測系統集數據采集與電機調節控制于一體。檢測系統采用先進的AVR系列單片機系統，以串口通訊，測試數據精度高、速度快、穩定。
5、驅動直流電機可進行無級調速，以滿足實驗機構的不同運動要求。
五、17種典型拼裝方案
1蝸輪蝸桿(上置)-齒輪
2定軸輪系
3錐齒輪
4平面齒輪
5齒輪－蝸輪蝸桿（下置）
6齒輪－行星輪系
7直齒輪-錐齒輪
8錐齒輪-直齒輪-蝸輪蝸桿
9差動輪系
10直齒輪-斜齒輪
11帶（鏈）-平面齒輪
12帶（鏈）-齒輪－蝸輪蝸桿
13帶（鏈）-齒輪－行星輪系
14帶（鏈）-直齒輪-錐齒輪
15帶（鏈）-錐齒輪-直齒輪-蝸輪蝸桿
16帶（鏈）-直齒輪-斜齒輪
17帶（鏈）-錐齒輪
