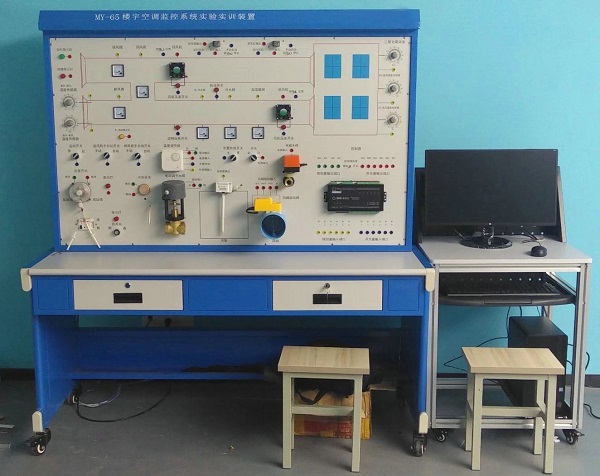

MY-65樓宇空調監控系統實訓裝置

樓宇空調監控系統實訓裝置-元器件均采用實物，整個實訓裝置主要由數字控制器、LON卡、溫度控制器、傳感器、電表系列、電磁閥、變壓器、風閥驅動器系統等組成。
二、實訓功能：

能進行各種空調系統控制操作的演示、DDC控制器的操作與編程、新風機控制、溫度傳感器的安裝與連接、水閥門驅動器的安裝與連接、風門驅動器的安裝與連接、壓差傳感器的安裝與連接、防凍開關的安裝與連接，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。
三、主要功能：
空調系統包括空氣處理設備、空氣輸送設備、空氣分布裝置、冷源和熱源、自動控制裝置。
1、檢測功能：監視風機電機的運行/ 停止狀態；監測風機出口空氣溫、濕度參數；監測新風機過濾器兩側壓差；監視新風閥的開/ 關狀態。
2、控制功能：控制風機的動/ 停；控制空氣—熱水換熱器水側調節閥,使風機出口溫度達到設定值；控制干蒸汽加濕器閥門，使冬季風機出口空氣溫度達到設定值。
3、護功能(對寒冷地區而言) ；冬季當某種原因造成熱水溫度降低或熱水停止供應時,應關閉風機，并關閉新風閥門，以防機組內溫度過低凍裂空氣—水換熱器；當熱水恢復正常供熱時,應能啟動風機,打開新風閥,恢復機組正常工作。
4、集中管理功能；智能大樓機組附近的DDC 控制裝置通過現場總線與相應的中央管理機相連，于是可以顯示各機組啟/ 停狀態，送風溫、濕度、各閥門狀態值；發出任一機組的啟/ �？刂菩盘�，修改送風參數設定值；任一新風機組工作出現異常時,發出報警信號。
四、技術指示：
1、工作電壓：單相三線220V±5% 50Hz
2、整機容量：＜300W
3、外形尺寸：1500mm×700mm×1800mm
4、安全保護：具有漏電自動保護裝置
5、故障設置：具有故障設置系統
6、可擴展，可兼容，LON總線通訊方式
7、輸出，8點、IO/DO 輸入，11點AI/DI
8、信號方式；干觸點/0-20MA/0-10A/發10K
五、系統實訓項目:
1、設備的安裝操作
2、系統接線操作
3、新風溫度測量
4、回風及室內溫度測量
5、空調機組的啟停、故障檢測操作
6、DDC現場控制器編程檢測
7、壓差開關控制操作
8、風閥驅動器的安裝調試操作
9、線路故障的判斷與處理
10、設備故障的判斷與處理
11、、設計并安裝一個簡易應用
12、設計有關控制點位信息表格
13、組態軟件設計實訓項目
14、系統調試實訓項目
