| 技術指標 | 說 明 | |||
| 裝置特點 |

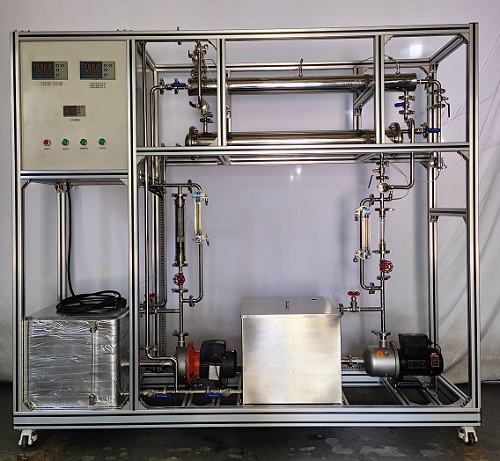

1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。 2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。 3、本裝置選擇采用普通換熱器與管殼式冷凝器，進行兩種換熱形式的效果對照，采用間壁式換熱方式進行換熱。 4、雙水泵主副回路設計，新鮮水補充與廢熱水循環設計，逆流并流換熱流程切換，更貼近工業應用實際。 5、采用多組加熱管預熱系統，加熱速度快而均勻，預熱器電壓調節，鉑熱電阻+可控硅+加熱管作為熱流體溫度的主控手段。 6、冷熱水箱均有蓋密封，且配有水位高度顯示裝置以便于觀察水位變化，并具有上下水功能；冷水箱的水位能自動控制。 7、整套設備除去特殊材料外均采用工業用304全不銹鋼材料制作，整體進行精細拋光處理，體現整個裝置的工藝完美性。 8、裝置設計可360度觀察，實現全方位教學與實驗。 |
|||
| 裝置功能 |
1、掌握套管對流傳熱系數的測定方法，加深對其概念和影響因素的理解，應用線性回歸法，確定關聯式中常數A、m的值。 2、掌握管殼式冷凝器換熱系數Ko的測定方法。 |
|||
| 設計參數 |
液體流量： 0.16-1.6 m3/h，溫度：常溫-60℃、常壓操作。 雷諾準數Re：104—5*104，努塞爾準數Nu：40-120，普蘭德準數Pr：0.7。 對流傳熱系數αi：500-1500 W/m2·℃。 |
|||
| 公用設施 |
水：裝置自帶304不銹鋼加熱釜，連接自來水，需要上下水。 電：電壓AC220V，功率4.0KW，標準三相四線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 實驗物料：水，外配設備：無。 |
|||
| 主要設備 |
1、套管換熱器：內管內徑d=18mm，內管外徑De=20mm（紫銅管)。外管內徑d=52mm,外管外徑De=57mm（304不銹鋼管），管長1100mm。 2、管殼式冷凝器：熱流體走管內，冷流體走管間。換熱管規格 Ф12×1.5 mm，共13根，長1000mm。 3、熱水泵：304不銹鋼離心泵：功率370W，最大流量3m3/h。 4、冷水泵：304不銹鋼離心泵：功率370W，最大流量3m3/h。 5、冷、熱水流量測量系統：轉子流量計0.16-1.6m3/h。 6、加熱水箱：304不銹鋼材質，容積70L,帶貯水排空底閥,配備液位顯示裝置，內置不銹鋼加熱器：加熱功率4.0KW。 7、冷水箱：304不銹鋼材質，容積90L,帶貯水排空底閥，配備液位顯示裝置；并配備冷水箱入口浮球閥，以保證水箱水位恒定。 8、熱流體進出管：304不銹鋼材質，DN15，帶保溫層。 9、管路：304衛生級不銹鋼材質，采用不銹鋼快裝與管路連接。 10、閥門：采用304不銹鋼閥和優質銅閥。 11、溫度傳感器：Pt100，304不銹鋼殼體，顯示分度 0.1℃。 12、電器：接觸器、開關、漏電保護空氣開關。 13、宇電AI704M多路數字溫度顯示儀。宇電AI702M多路數字溫度顯示儀。 宇電AI518溫度控制儀（帶手動功能) 14、304不銹鋼儀表柜：測控、電器設備在實驗架上。 15、外形尺寸：1900*550*1800mm(長×寬×高)，304不銹鋼框架帶移動腳輪及禁錮腳。 16、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，包含安全警示標識，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 冷流體進出口溫度 | Pt100鉑電阻 | 數字溫度儀表 | 無 | |
| 熱流體進出口溫度 | Pt100鉑電阻 | 數字溫度儀表 | 無 | |
| 冷流體流量 | 轉子流量計 | 就地顯示 | 手動 | |
| 熱流體流量 | 轉子流量計 | 就地顯示 | 手動 | |
| 加熱水箱溫度 | Pt100鉑電阻 | 數字溫度控制儀 | 固體調壓模塊 | |
友情提示：
1、設備驗收：各采購單位收貨時請檢查管殼式冷凝器換熱實驗裝置的貨品外觀，核實管殼式冷凝器換熱實驗裝置的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供管殼式冷凝器換熱實驗裝置使用說明書和質保期，在質保范圍內提供對管殼式冷凝器換熱實驗裝置的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌墓軞な嚼淠鲹Q熱實驗裝置選型錯誤或設備購買數量錯誤，造成管殼式冷凝器換熱實驗裝置的退換貨要求，將不被接受；
4、設備貨期：對管殼式冷凝器換熱實驗裝置的發貨期為參考值，如您需要了解管殼式冷凝器換熱實驗裝置的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對管殼式冷凝器換熱實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關管殼式冷凝器換熱實驗裝置的技術咨詢；
