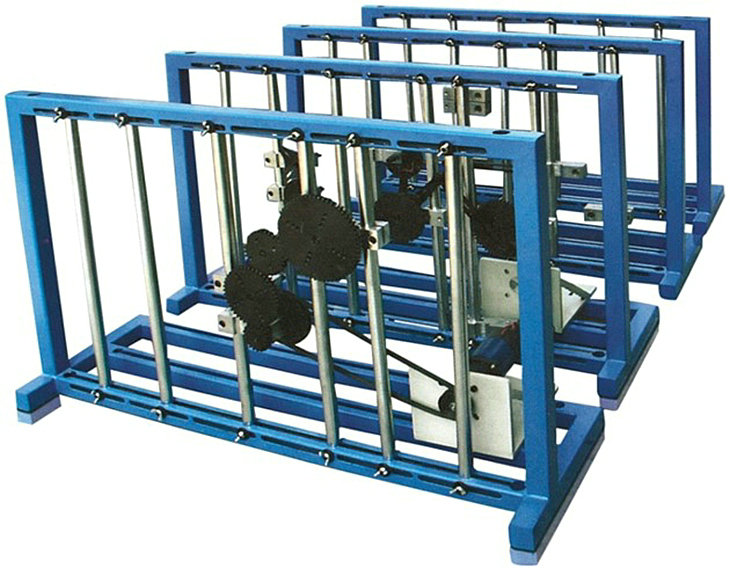

MY-520 平面機構運動設計分析與測試實驗臺

一、平面機構運動設計分析與測試實驗臺（帶軟件）-概述：
在滿足MY-520平面機構創新組合設計方案實驗臺的全部功能的基礎上，增加了計算機輔助分析與仿真軟件、數據采集軟件、各種高精度測試傳感器等。適合與結構運動特性輔助分析、計算機理論分析、計算機實測分析等多種運動特性及力學特性分析。
二、主要特點：
1、軟件的運動學設計與分析的重點是典型應用方案的實例分析，與教儀市場上之針對簡單機構的運動仿真分析對比，本軟件更具有實用性和價值性；
2、軟件界面上可進行機構參數虛擬設計、理論仿真、理論相關參數設計與力學分析；
3、具有高精度的傳感器和數據采集卡，能測出適時數據和曲線，實測數據曲線與理論設計數據曲線的對比、反映每種機構的特性；
4、軟件本身可完全脫離硬件進行典型機構運動方安的虛擬設計，參數錯誤軟件提示功能、運動簡圖與設計參數一致的顯示功能、運動學分析功能、參數設計實驗說明書輸出功能等多功能聚一體的強大的軟件功能，使機構運動創新設計增加了趣味性和實用性。
三、主要技術參數：
1、計算機運動學設計與分析系統：
采用研華12位精度、16通道數據采集卡、32位PCI總線傳輸電纜等組成的數據采集與處理系統，保證了數據采集與分析的精度與可靠性。
2、測試傳感器：
直線位移傳感器：量程0-250mm，精度等級0.5級，數量：1只；角位移傳感器：0-5V，脈沖數：500P，數量：2只；
3、交流電源：220VAC±10%，50Hz；
4、直流調速電機：220V、120W；
5、直線電機：行程：500mm；
6、實驗臺機架數：4臺套；
7、零件主要材質：A3鋼、45#鋼。
8、外形尺寸：1000×350×650(mm)
四、實驗項目：

1、基本實驗項目：
1. 導桿齒輪齒條機構；
2.多桿行程放大機構；
3.實現給定軌跡的機構；
4.壓包機機構；
5.飛剪機構；
6.單缸汽油機機構；
7.內燃機機構；
8.鄂式破碎機；
9.泵；
10.攝影升降機；
11.近似勻速輸出的往復運動機構；
12.可擴大行程機構；
13.曲柄搖桿型插床機構；
14.縫紉機導線、導針機構；
15.壓力表指示機構；
16.攪拌機機構；
17.送紙機機構；
18.卡片穿孔機的送卡機構；
19.蒸汽機機構；
20.自動車床送料機構；

21.六桿機構；
22.雙擺桿擺角放大機構；
23.轉動導桿與凸輪放大行程機構；
24.起重機機構；
25.鑄錠送料機構；
26.插床插削機構；
27.插齒機主傳動機構；
28.刨床導桿機構；
29.曲柄增力機構；
30.曲柄滑塊機構和齒輪齒條機構的組合；
31.曲柄搖桿機構；
32.四桿機構；
33.曲柄滑塊機構；
34.曲柄滑塊式送料機構；
35.曲柄搖桿與搖桿滑塊機構；
36.槽輪機構與導桿機構；
37.凸輪起重機機構；
38.平壓磨切機機構；
39.鍛壓機主拆行機構；
40.雙擺桿擺角放大機構；
41.起重機機構等。

五、模塊化運動學設計與分析（軟件模塊）
1、牛頭刨床主執行機構運動學設計與分析(Ⅰ)；
2、牛頭刨床主執行機構運動學設計與分析(Ⅱ)；
3、插床主執行機構運動學設計與分析；
4、刨床主執行機構運動學設計與分析；
5、平壓模切機主執行機構運動學設計與分析；
6、沖床主執行機構運動學設計與分析（分案一）；
7、沖床主執行機構運動學設計與分析（分案二）；
8、鍛壓機主執行機構運動學設計與分析；
9、蒸汽機主執行機構運動學設計與分析；
10重型插床主執行機構運動學設計與分析。

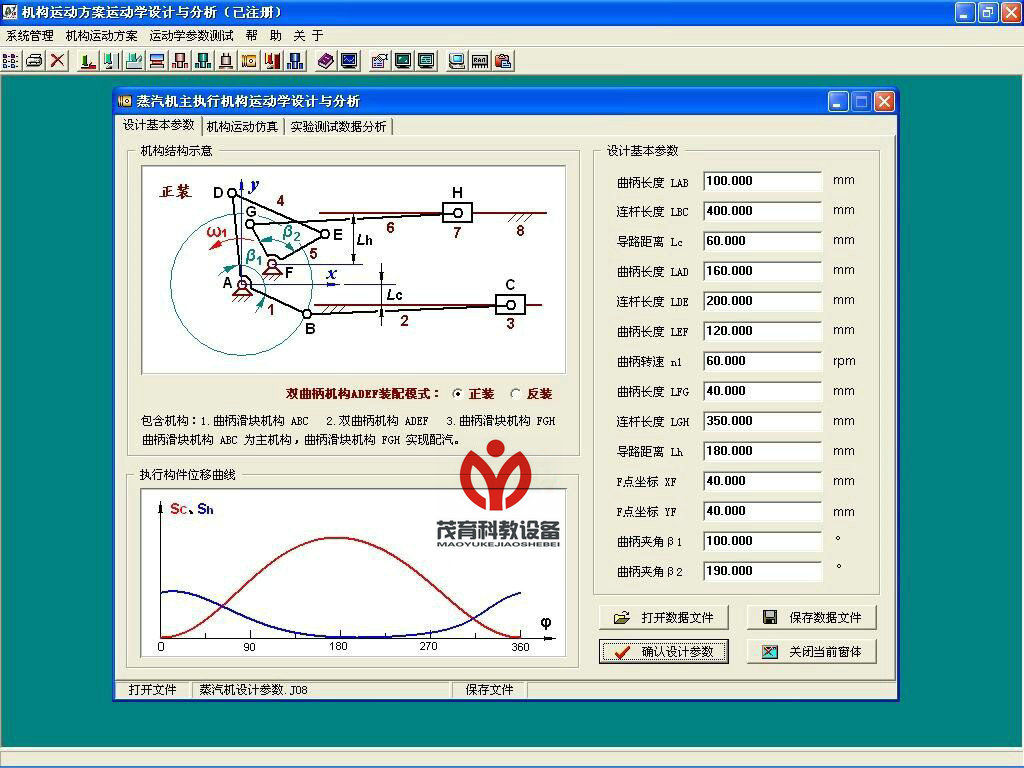

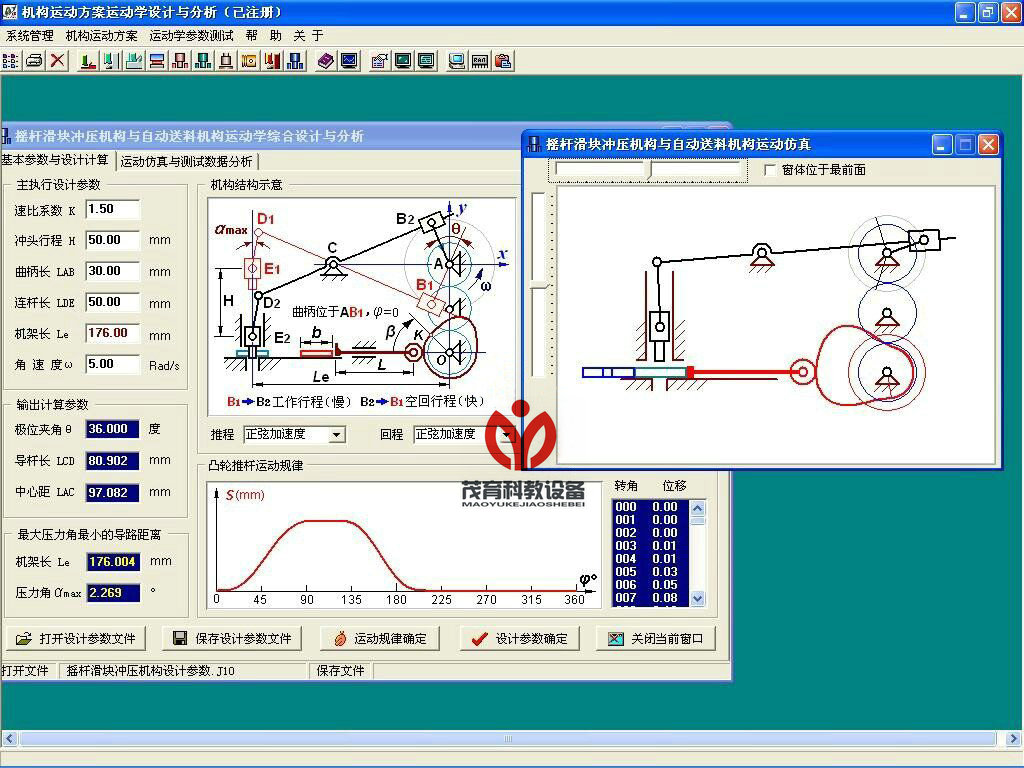

軟件頁面：

友情提示：
1、設備驗收：各采購單位收貨時請檢查平面機構運動設計分析與測試實驗臺的貨品外觀，核實平面機構運動設計分析與測試實驗臺的數量及配件，拒收處于受損狀態的本裝置；
2、設備質保：茂育將為各采購單位提供平面機構運動設計分析與測試實驗臺產品說明書內的質保條件和質保期，在質保范圍內提供對本裝置的免費維修，超出條件承諾時提供對本裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌钠矫鏅C(jī)構運動設計分析與測試實驗臺選型錯誤或購買數量錯誤，造成平面機構運動設計分析與測試實驗臺的退換貨要求，將不被接受；
4、設備貨期：對平面機構運動設計分析與測試實驗臺的發貨期為參考值，如您需要了解平面機構運動設計分析與測試實驗臺的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對平面機構運動設計分析與測試實驗臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關平面機構運動設計分析與測試實驗臺的技術咨詢。
